Belüftung von geschlossenen Räumen und Behältern
Mit dem Original „Saddle Vent®" System konstruiert für den Einsatz in „explosionsgefährdetem“ Bereich
 „Saddle Vent®“ Technologie - Verbesserung der Sicherheit!
Der original Saddle Vent war noch aus gewöhnlichen Polyethylenen konstruiert, die das Potential hatten, an ihrer Hülle elektrische Spannung aufzubauen. Statische Elektrizität ist eine Quelle für Brände und Explosionen.
Air Systems entwickelte ein verbessertes Saddle Vent® System um drohende elektrische Aufladungen vom Ventilationssystem abzuhalten.
Die Verarbeitung von leitfähigen Polyethylenen beim Saddle Vent® System und leitfähige Lutten bei der Ventilation, sorgen  jetzt für die sicherste Art geschlossene Räume zu belüften.
Das leitfähige Saddle Vent ® System verhindert die statische Aufladung des kompletten Belüftungssystems, wenn es ordnungsgemäß installiert ist.
Saddle Vent®ist eine eingetragene Marke von Air Systems International.

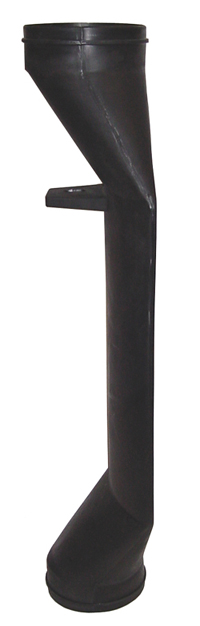

SaddleVent



U.S. Patente: #6,843,274 - #7,467,645 - #7,992,593 B2
Kanadische Patente:  #2,561,299 - #2,436,809
China Patente: CN1813137B
Europäische Patent:  #1491695
Australische Patente 2004 202394
Andere U.S. und International Patents Pending
Saddle Vent Inbetriebnahme:
Step 1) Wählen sie einen explosionsgeschützten oder pneuma-tischen Lüfter mit einer eingebauten Metallerdung.
Step 2) Lesen und befolgen sie die Gebrauchsanweisung ANSI/API 2015 und 2016 bevor Sie einen Tank oder gefährlichen Raum betreten.

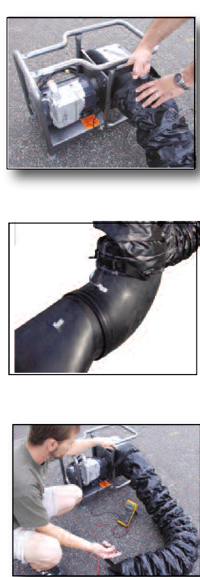

Step 3) Nutzen Sie nur leitfähige Lutten mit einer Metall Spirale und Erdungsdraht der mit der Spirale verbunden ist. Der Erdungsdraht steht in Verbindung mit dem Metall-Rahmen des Lüfters. (Bild.1).
Step 4) Befestigen Sie den leitfähigen Bogen am schwarzen leitfähigen Saddle Vent®, (Bild 2), und befestigen Sie den Erdungs-Draht von der Lutte am Bogen. Wenn Sie keinen Bogen benutzen, ist eine Ersatzerdung oben am Saddle Vent® mitgeliefert.
Step 5) Befestigen Sie die leitfähige Lutte sowie das Erdungskabel am Boden des Saddle Vent®.
Step 6) Testen Sie die Leitfähigkeit bevor Sie den Lüfter starten. Nutzen Sie einen Volt/Ohmmeter, um die Ohms in “Tausend” abzulesen.
Befestigen Sie ein Kabel vom Messgerät am weitesten Ende des Erdungskabels der Lutte und das andere Kabel mit dem Erdungs-anschluss des Ventilators.
Ein Wert von weniger als 500K Ohms stellt sicher, dass eine gute Erdung erfolgte und dass mit keiner statischen Aufladung mehr zu rechnen ist ( Bild. 3).
Pneumatische Lüfter sollten einen Erdungsdraht vom Lüfter zum Boden haben.
Step 7) Das Ventilations System ist jetzt startbereit. Platzieren Sie die Lutte und das Saddle Vent® System in die Einstiegsöffnung und sichern Sie es mit der Universalbefestigung.
Folgen Sie der “Typischen Saddle Vent® Inbetriebnahme, welche sie Sie in Ihrem Lüfter Handbuch finden .
